Çipleri Lazerle Soğutma: Maxwell Labs'ın Sıra Dışı Teknolojisi Isınma Sorununa Yeni Bir Boyut Getiriyor

Günümüz teknolojisinin kalbinde yer alan mikroçipler, her geçen gün daha fazla işlem gücü sunarken, aynı zamanda daha fazla ısınıyor. Artan transistör yoğunluğu ve çalışma frekansları, özellikle yüksek performans gerektiren uygulamalarda (veri merkezleri, yapay zeka, süper bilgisayarlar) ciddi bir "ısı duvarı" oluşturuyor. Geleneksel hava soğutma sistemleri uzun süredir yetersiz kalırken, sıvı soğutma, daldırma tipi soğutma (immersion cooling) gibi daha gelişmiş yöntemler bile sınırlarına dayanmış durumda. İşte tam bu noktada, teknoloji dünyasını heyecanlandıran, alışılmışın dışında bir çözüm önerisi geliyor: Çiplerdeki en sıcak noktaları lazer ışınlarıyla soğutmak!

Maxwell Labs: Lazerle Soğutmanın Öncüsü

Bu yenilikçi fikrin arkasındaki isim, Sandia Ulusal Laboratuvarları'ndaki araştırmacılarla iş birliği yapan teknoloji girişimi Maxwell Labs. Firma, odaklanmış lazer ışınlarını kullanarak çip üzerindeki spesifik ısı birikimlerini hedef alan devrimsel bir soğutma yöntemi üzerinde çalışıyor. İlk bakışta bu fikir oldukça çelişkili görünebilir; sonuçta, soğutmak istediğiniz bir şeye yoğunlaştırılmış ışık tutmak, onu daha da ısıtmaz mı? Normal şartlarda evet, ancak Maxwell Labs'ın teknolojisi, malzemenin kuantum mekaniği seviyesindeki sıra dışı özelliklerinden faydalanıyor.

Sihirli Dokunuş: Ultra Saf Galyum Arsenit (GaAs)

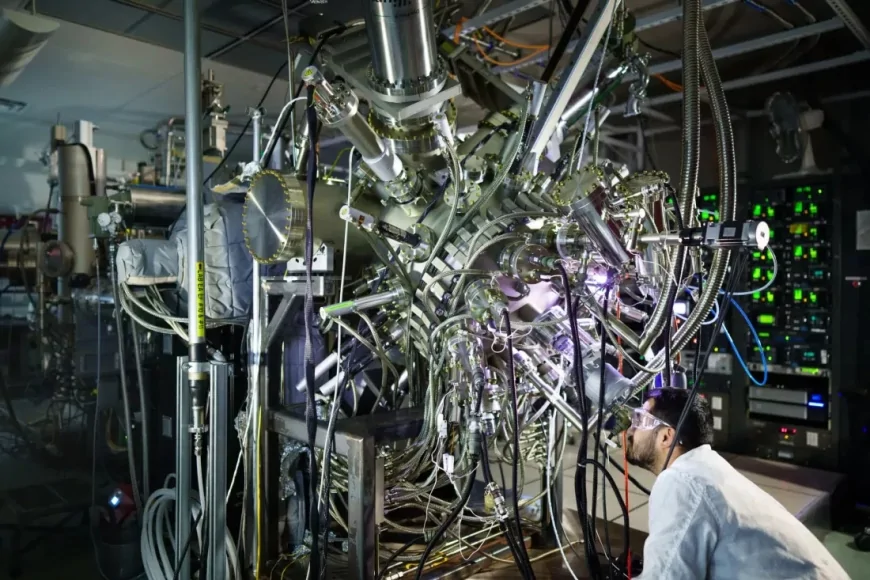

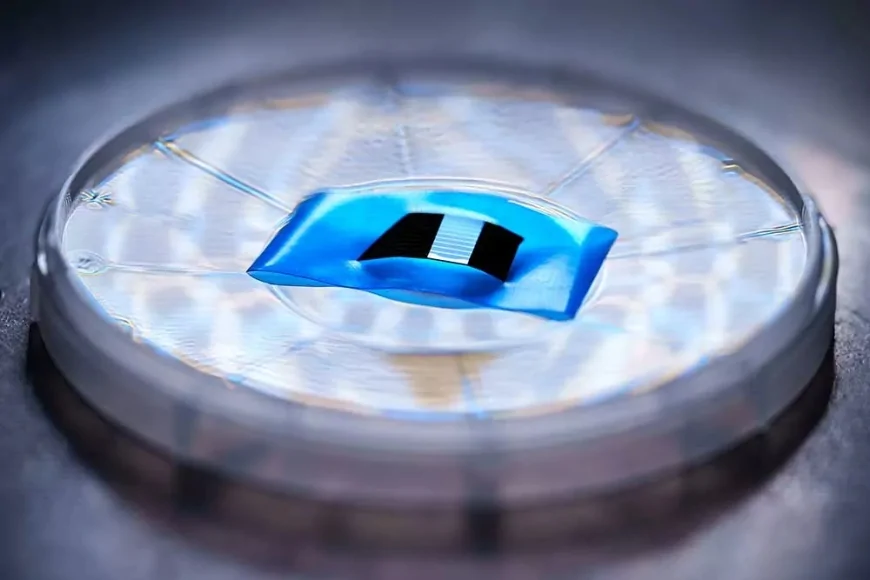

Bu teknolojinin anahtarı, "mucizevi malzeme" olarak nitelendirilebilecek, özel olarak üretilmiş, ultra yüksek saflıktaki Galyum Arsenit (GaAs) yarı iletken plakalarda yatıyor. Bu özel GaAs plakaları, belirli bir dalga boyuna hassas bir şekilde ayarlanmış bir lazer ışınıyla vurulduğunda, beklentinin aksine ısınmak yerine soğuyor. Bu şaşırtıcı fiziksel olgu, ilk olarak 2012 yılında Kopenhag Üniversitesi Niels Bohr Enstitüsü'ndeki bilim insanları tarafından gözlemlenmişti. Şimdi ise Maxwell Labs, bu temel bilimsel keşfi, günümüzün en büyük teknolojik zorluklarından birine pratik bir çözüm olarak sunma potansiyeli taşıyor.

Nasıl Çalışıyor? Hassas ve Lokalize Soğutma

Maxwell Labs'ın yaklaşımı oldukça sofistike:

1. Stratejik Yerleştirme: Ultra saf GaAs plakaları, işlemcinin en çok ısınan, "sıcak nokta" (hotspot) olarak tabir edilen kritik bölgelerine stratejik olarak yerleştiriliyor.

2. Hassas Hedefleme: Çip üzerine entegre edilen mikroskobik desenler veya optik yönlendiriciler, soğutma lazer ışınlarının başka hiçbir yere değil, doğrudan bu GaAs plakalarına odaklanmasını sağlıyor.

3. Lokalize Soğutma: Lazer ışını GaAs plakasına çarptığında, malzemenin içindeki elektronlar enerji seviyelerini değiştirerek ortamdan ısı enerjisi çekiyor ve bu da plakanın ve dolayısıyla temas ettiği çip bölgesinin soğumasına neden oluyor. Bu yöntem, tüm çipi değil, sadece aşırı ısınan belirli noktaları hedef alarak olağanüstü bir verimlilik ve hassasiyet sunuyor.

Sadece Soğutma Değil, Enerji Geri Kazanımı da Var!

Bu lazerle soğutma teknolojisinin belki de en etkileyici yönlerinden biri, sadece ısıyı uzaklaştırmakla kalmayıp, bu ısı enerjisini yeniden kullanılabilir elektriğe dönüştürme potansiyeli taşıması. Maxwell Labs, sistemin uzaklaştırdığı ısı enerjisini fotonlar aracılığıyla yakalayıp tekrar elektriğe çevirebileceğini iddia ediyor. Bu, yalnızca işlemcilerin daha serin çalışmasını sağlamakla kalmayacak, aynı zamanda sistemin genel enerji verimliliğini de önemli ölçüde artırabilecek bir gelişme anlamına geliyor.

Maxwell Labs kurucu ortağı ve büyüme direktörü Mike Karpe'nin de belirttiği gibi: "Başarılı bir proje, yalnızca acil enerji tasarrufu ihtiyacını karşılamakla kalmayacak, aynı zamanda işlemcilerin daha önce imkansız olduğu düşünülen performans seviyelerinde çalışmasının önünü açacaktır."

Aşılması Gereken Engeller: Zorluklar ve Gelecek

Bu teknoloji kağıt üzerinde ne kadar heyecan verici olsa da, gerçek dünya uygulamalarına dönüşmeden önce aşılması gereken önemli engeller bulunuyor:

1. Malzeme Üretimi ve Maliyeti: Ultra saf GaAs yarı iletken plakalarının üretimi, mevcut teknolojilerle son derece zorlu, karmaşık ve pahalı bir süreç. Bu malzemenin seri üretimini uygun maliyetli hale getirmek, teknolojinin yaygınlaşması için kritik bir adım.

2. Entegrasyon Zorlukları: GaAs bileşenlerinin, endüstri standardı olan geleneksel silikon tabanlı çiplerle sorunsuz bir şekilde entegre edilmesi gerekiyor. Bu, muhtemelen gelişmiş 3D çip yığma (stacking) ve karmaşık birleştirme (bonding) teknikleri gerektirecek ve bu da üretim karmaşıklığını ve maliyetini artıracak bir faktör.

3. Fiziksel Doğrulama Eksikliği: Maxwell Labs, şu ana kadar lazerle soğutma yönteminin yalnızca bilgisayar modellemeleri ve simülasyonlar aracılığıyla test edildiğini belirtiyor. Teknolojinin gerçek dünya koşullarında beklendiği gibi çalışıp çalışmadığını görmek için fiziksel prototipler üzerinde kapsamlı testler yapılması gerekiyor. Şirket, bu sonbahara kadar işlevsel bir prototip hazırlamayı hedefliyor.

Potansiyel Bir Devrim mi, Uzak Bir Hayal mi?

Maxwell Labs'ın lazerle çip soğutma teknolojisi, şüphesiz ki işlemci soğutma alanında ezber bozan bir potansiyele sahip. Başarılı olursa, sadece mevcut ısı sorunlarını çözmekle kalmayıp, enerji verimliliğini artırabilir ve işlemci performansının önündeki engelleri kaldırarak yeni nesil bilişim sistemlerinin kapısını aralayabilir. Ancak, malzeme bilimi, üretim teknolojileri ve entegrasyon alanlarındaki ciddi zorluklar göz önüne alındığında, bu teknolojinin yakın zamanda son kullanıcı ürünlerinde yer alması pek olası görünmüyor. Yine de, Maxwell Labs'ın bu iddialı girişimi, teknolojinin sınırlarını zorlama ve geleceğin bilişim dünyasını şekillendirme potansiyeli taşıması açısından yakından takip edilmeye değer. Önümüzdeki dönemde yapılacak fiziksel testler ve prototip sonuçları, bu "çılgın" fikrin ne kadar gerçekçi olduğunu gösterecek.
